Кондиционер, комплект КТУ 8-1У-24

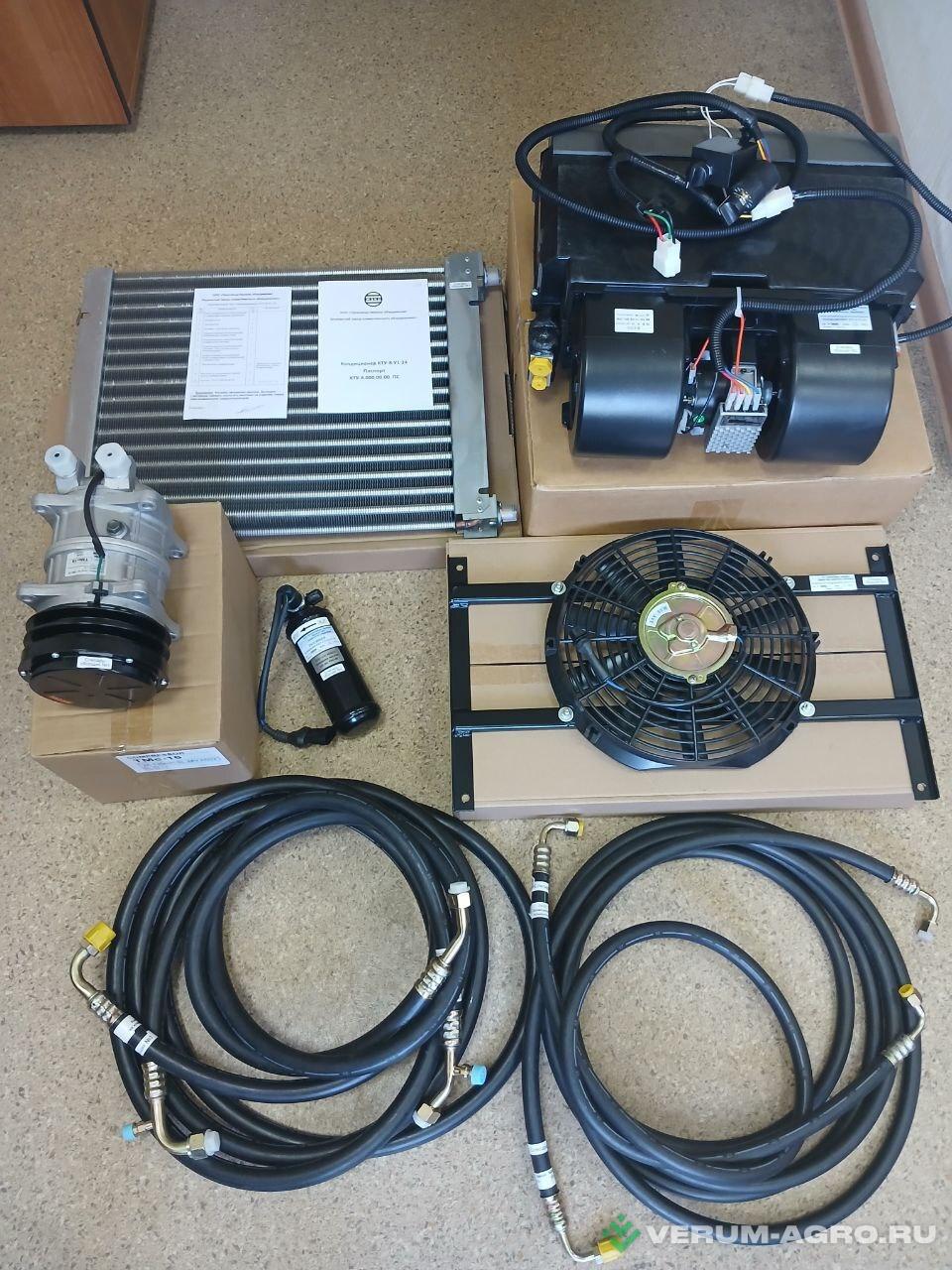

В состав кондиционера входят:

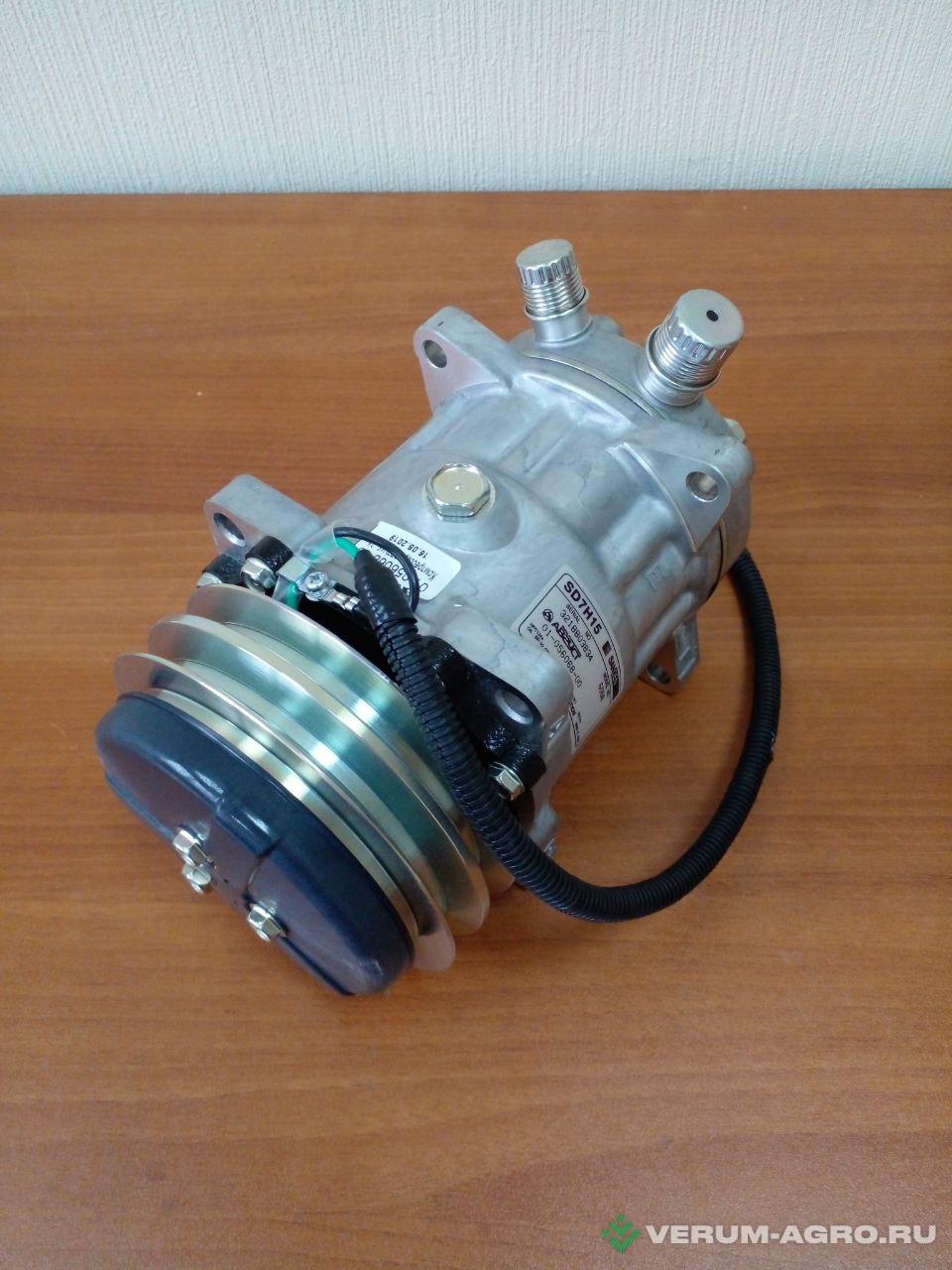

- компрессор, приводимый во вращение через клиноремённую передачу от
любого источника механической мощности;

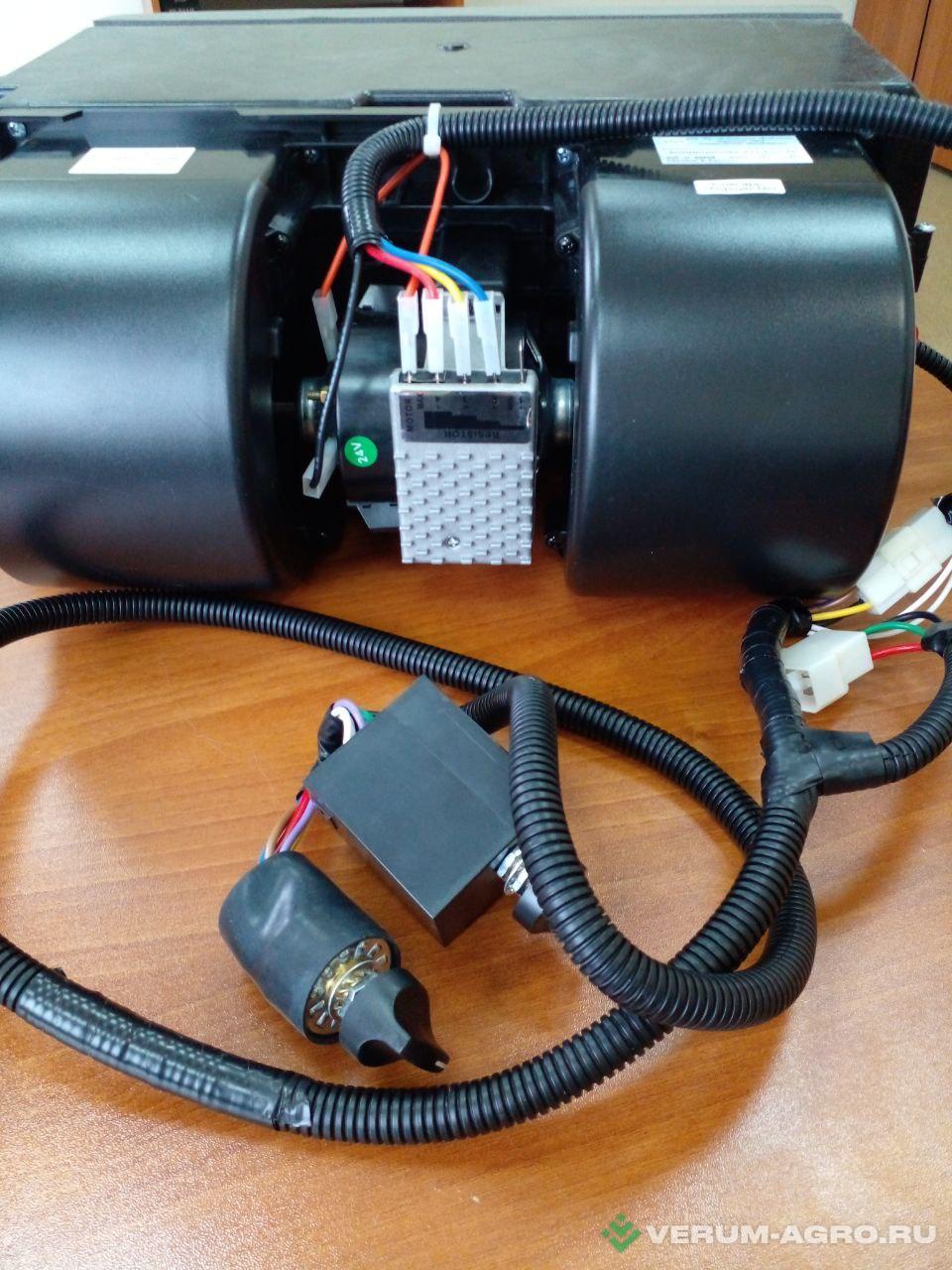

- блок испарительно-отопительный, в состав которого входят: двухконтурный
теплообменник, совмещенный с испарителем и отопителем, обдуваемый
центробежным вентилятором, терморегулирующий вентиль (ТРВ), воздуховод и
выносной пульт управления;

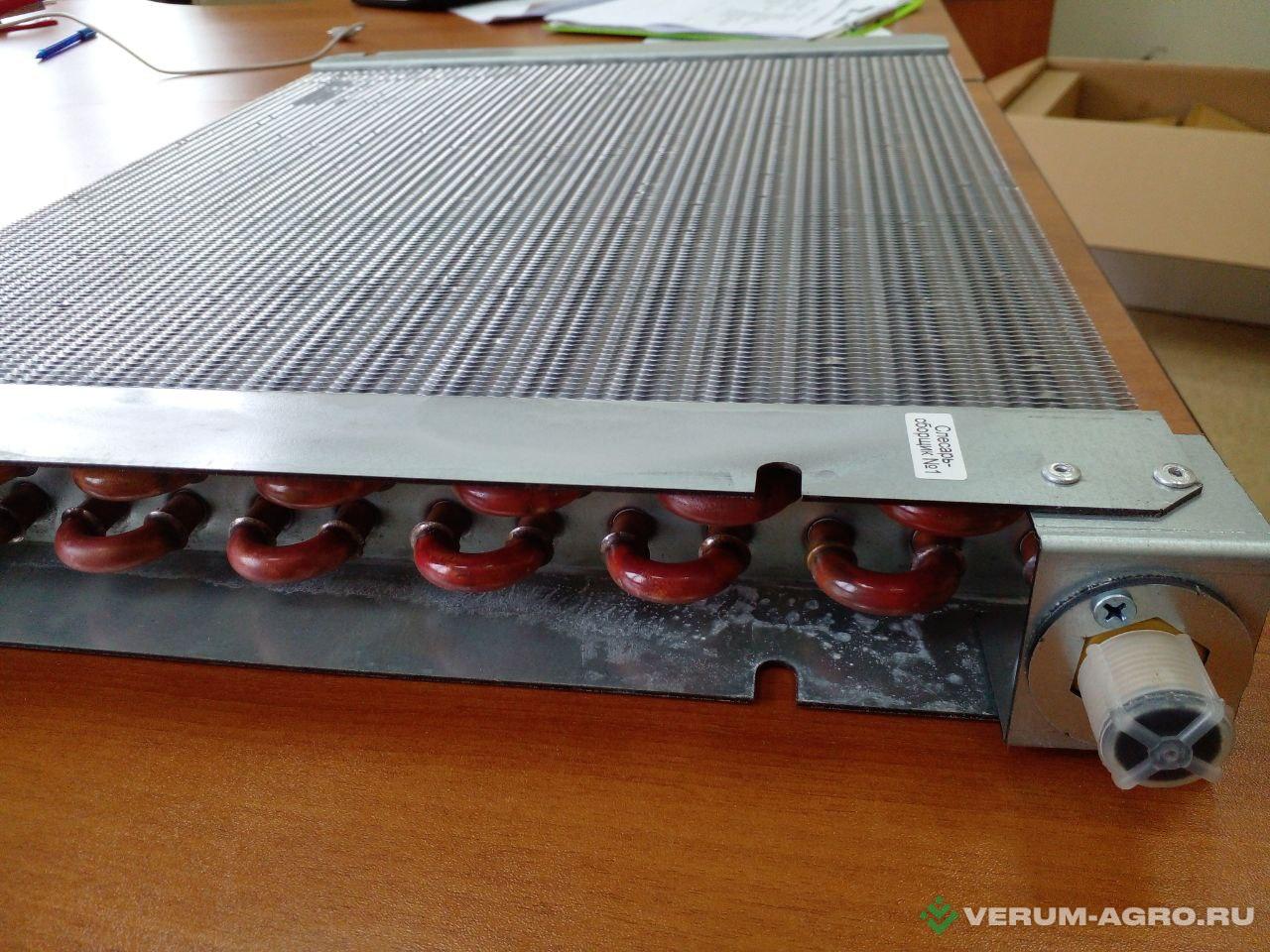

- конденсатор;

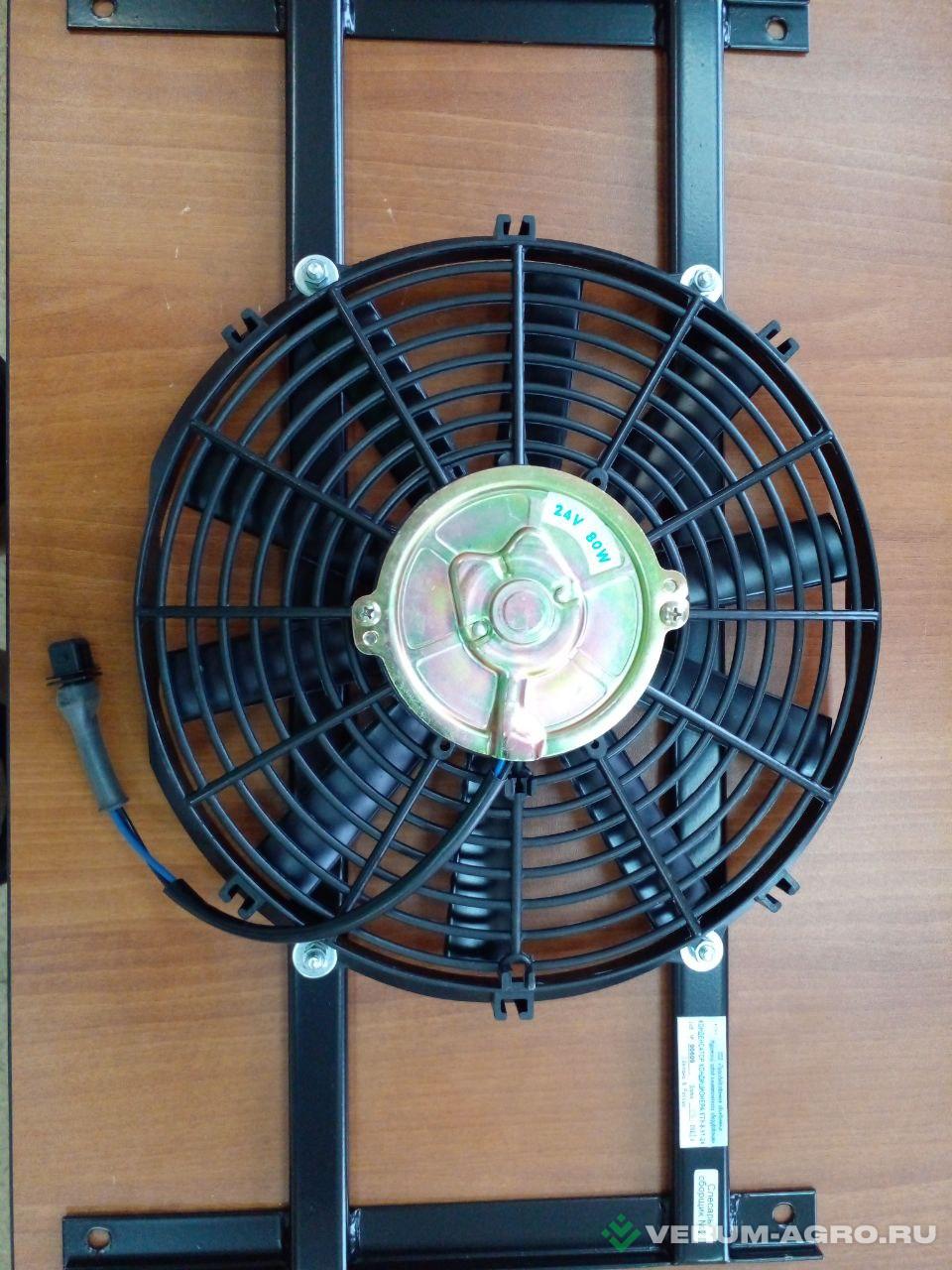

- вентилятор конденсатора;
- ресивер с датчиком давления;

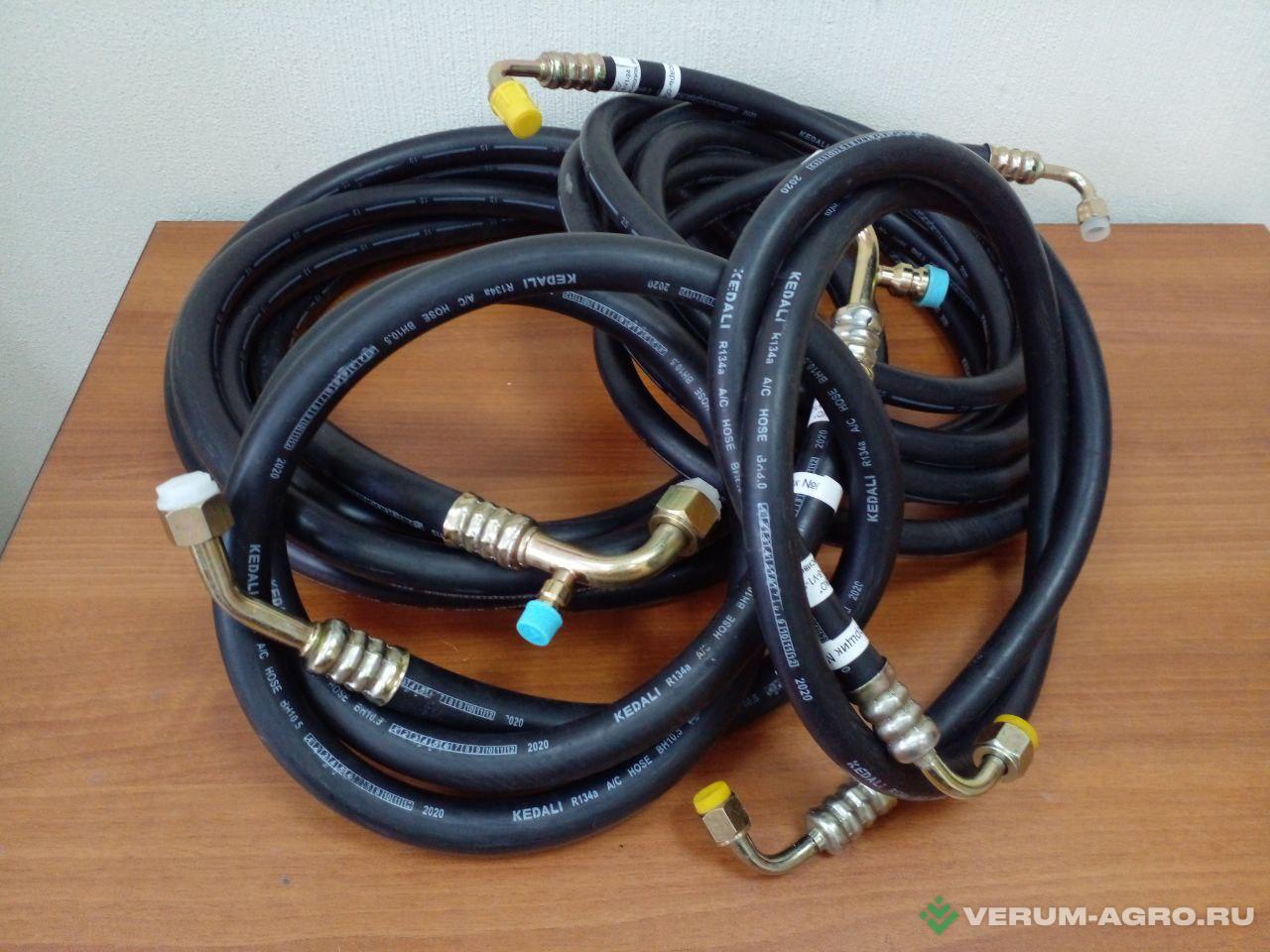

- хладонопроводы с фитингами для соединения узлов кондиционера между
собой.
Кондиционер представляет собой холодильную машину, работающую по
замкнутому циклу и переносящую тепло из кабины машины в окружающую
среду, используя испарение и конденсацию рабочего газа.
Пары хладагента, проходя через компрессор, подвергаются сжатию, в результате
чего растёт давление и, соответственно температура хладагента. В таком
состояние хладагент поступает в конденсатор, где охлаждается, отдавая тепло
воздуху окружающей среды, и переходит в жидкое состояние (конденсируется).
Жидкий хладагент стекает в ресивер. Далее хладагент, проходит через
терморегулирующий вентиль и попадает в испаритель. Терморегулирующий
вентиль регулирует количество поступающего в испаритель хладагента и
обеспечивает резкое снижение его давления. В результате такого снижения
давления жидкий хладагент распыляется, что обеспечивает быстрый процесс
перехода в парообразное состояние в испарителе, то есть хладагент «кипит» с
поглощением тепла воздуха, проходящего через испаритель, в результате работы
вентилятора. Охлаждённый таким образом воздух распространяется по кабине,
снижая температуру воздуха в ней до заданных величин.
Установка в испарительно-отопительном блоке двухконтурного теплообменника,
часть которого используется как испаритель кондиционера, а другая как радиатор
отопителя, позволяет применять кондиционер для обогрева кабины в холодное
время года. Через испарительную часть теплообменника - циркулирует хладагент,
через отопительную часть – теплоноситель.
